パイプリバース工法(管更生工法)

商品詳細

パイプリバース工法は、既設管をクリーニングした後、内部にやや口径の小さいポリエチレン管を挿入し、既設管内面とポリエチレン管との間にセメントミルクを圧入するリニューアル工法です。

特長

  • ポリエチレン管は材質的に安定しており、水質上はもちろん、漏水、赤水、電食問題も解消します。
  • 既設管、セメント層、ポリエチレン管の3重構造で、既設管の強度に問題がある場合でも使用でき、施工後の強度が向上します。
  • 既設管の管種に限定されず使用できます。
  • 工事は容易で、掘削面積が小さいので、交通渋滞や騒音も最小限で済みます。
  • 工期が短く、工費も新管布設より経済的です。
  • 水道配水用ポリエチレン管を挿入することにより、耐震管路に甦ります。

工事工法

  • ①管内のクリーニングをします。他の工法のようにパイプの地肌まで清掃する必要はありません。

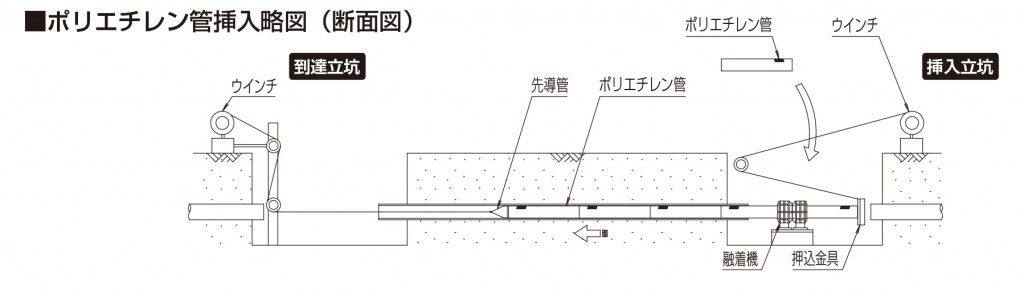

  • ②1本4~8mのポリエチレン管を、融着機で融着しながら徐々に管内に引き込みます。
  • ③ステンレスコアと特殊短管により両端の管末処理を行います。
  • ④水圧テスト後、セメントミルクを圧入。
  • ⑤セメントミルク硬化後、立坑内の管連絡を行います。
P148_図1

パイプリバース工事立坑内標準配管図
